Los pavimentos de grava están ganando popularidad en jardines, entradas de vehículos y senderos. Son estéticos, ecológicos y permeables al agua. Sin embargo, la grava suelta clásica tiene una gran desventaja: se desplaza con el uso intensivo. ¿El resultado? Menos comodidad, formación de surcos y un aspecto desordenado.

¿La solución anterior? Grava más fina

Para evitar el desplazamiento, se optaba antes por gravas con más partículas finas (como 0-5 mm o 0-15 mm), lo que ayudaba a que la grava se asentara mejor en el terreno.

¿Inconveniente?
Se reducía considerablemente la permeabilidad. El agua de lluvia quedaba en la superficie, se formaban charcos y hoyos,
y las partículas finas se adherían a los zapatos. No era una solución ideal.

La solución inteligente de hoy: placas de grava ECCOgravel

Con las placas ECCOgravel eliges una estabilización de grava innovadora que combina lo mejor de ambos mundos:

• Un acabado limpio y estable
• Totalmente permeable al agua
• Apta para uso intensivo (peatonal o vehicular)

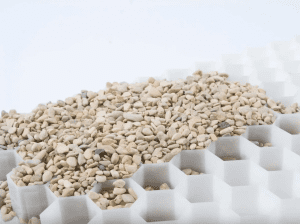

Las placas mantienen la grava perfectamente en su lugar. Se colocan debajo de una capa de grava y garantizan una superficie uniforme y cómoda que no se desplaza.

¿Por qué elegir ECCOgravel?

• Resistencia a la compresión muy alta, tanto llena como vacía
• Geotextil de poliéster termosellado, que evita que la grava se desplace debajo de las placas
• Perfecta permeabilidad gracias a su estructura abierta
• Acabado estético y duradero que se mantiene bonito durante mucho tiempo

ECCOgravel está disponible en:

• 3 colores: blanco, gris y negro
• 2 alturas: 3 cm y 4 cm

¿Por qué elegir 4 cm?

Ambas variantes, de 3 cm y 4 cm de alto, ofrecen cualidades similares en términos de resistencia a la compresión, resistencia a esfuerzos de torsión y flexibilidad. Sin embargo, la diferencia radica en la distribución de las cargas hacia la base. La versión de 4 cm ofrece una mejor distribución de la carga hacia el subsuelo. Una placa más gruesa permite una mejor dispersión de las fuerzas, lo que reduce la carga sobre la cimentación.

Compáralo con esta prueba sencilla:

Golpea tu mano con un martillo colocando solo una hoja de papel entre ambos.

Haz lo mismo con una guía telefónica gruesa.

La diferencia es clara: cuanto más gruesa sea la capa intermedia, mejor se distribuye la fuerza. Así funciona también con ECCOgravel: cuanto más gruesa sea la rejilla de grava, menor será la carga sobre la base.

ECCOgravel 30 Double: también apta para aplicaciones con vehículos, siempre que haya una base sólida

La versión de 3 cm, ECCOgravel 30 Double, es adecuada para aplicaciones con vehículos ligeros, siempre y cuando la base esté excepcionalmente bien reforzada. El coste adicional de este refuerzo no compensa el ahorro logrado con una placa más delgada.

• Producto de calidad belga

Las placas estabilizadoras de grava ECCOgravel se producen de la A a la Z en Bélgica. Esto nos permite no solo entregar rápidamente, sino también aplicar estrictos parámetros de calidad. El resultado: nuestras placas ofrecen la mejor solución para cualquier aplicación.

• Placas de grava resistentes a las heladas y a los rayos UV, fabricadas en HDPE

Las placas ECCOgravel están fabricadas en HDPE (polietileno de alta densidad), resistente tanto a heladas como a rayos UV. La estabilización de grava en HDPE permanece flexible en todo momento, incluso con temperaturas de hasta -20 °C. En cambio, las rejillas de grava fabricadas con otros materiales pueden romperse a bajas temperaturas.

• Alta resistencia a la compresión

Las placas ECCOgravel ofrecen una resistencia a la compresión de hasta 400 toneladas/m² con relleno y 90 toneladas/m² sin relleno. Este valor es clave, ya que indica la carga máxima que la placa puede soportar. Gracias a esta alta resistencia, ECCOgravel es ideal para la construcción de entradas de vehículos, aparcamientos, caminos de acceso para bomberos, etc.

• Alta resistencia a cargas de torsión

No solo la resistencia a la presión es importante, también lo es la resistencia a cargas de torsión. Cuando se circula con un vehículo sobre las placas, además de la presión, se ejercen cargas de torsión (al girar, maniobrar…). Aquí es donde el HDPE demuestra su valor: gracias a su composición, las placas ECCOgravel permanecen flexibles y no se rompen ni deforman con el tiempo. Además, todas las placas están equipadas con refuerzos plásticos entre las celdas hexagonales, lo que incrementa aún más su resistencia a la torsión.

• Geotextil extremadamente resistente

No solo se prestó atención a la composición de la placa, también al geotextil (también conocido como malla antihierbas). Este evita que la grava se deslice por debajo de la placa. En las placas ECCOgravel, el geotextil está completamente termosellado, por lo que este problema no puede darse. Además, el geotextil está fabricado en poliéster, un material muy resistente. Por otra parte, el geotextil también tiene una estructura abierta. Esto permite que el agua de lluvia se infiltre fácilmente en el subsuelo, manteniendo limpia la superficie. Por último, también se dificulta el crecimiento de malas hierbas y la fijación de vegetación no deseada.

• Disponibles en varios colores

Las placas ECCOgravel están disponibles en blanco, negro y gris.

Las placas estabilizadoras de grava ECCOgravel tienen una amplia gama de aplicaciones:

• Terraza
• Senderos peatonales y de jardín
• Entrada de vehículos
• Aparcamiento
• Azotea o terraza en altura
• Vía de acceso para bomberos
• …

Gracias a las placas de grava, se obtiene una superficie estable y transitable, incluso con bicicleta, silla de ruedas o cochecito, y en cualquier condición climática.

La instalación de tus estabilizadores de grava ECCOgravel se realiza de manera fácil y rápida.
Antes de comenzar, determina con precisión qué tipo de placa necesitas y elige la profundidad de cimentación adecuada.

Paso 1: Trabajos de excavación

Realiza las excavaciones necesarias. Siempre retira la capa superficial del suelo (tierra vegetal).

Paso 2: Bordes delimitadores

Coloca los bordes. Estos deben sobresalir 2 cm por encima del nivel superior de la placa.

Paso 3: Capa de cimentación (solo para aplicaciones con vehículos)

Instala una subbase/caja de cimentación de al menos 25 cm de profundidad. Trabaja en capas de máximo 20 cm y compacta con una placa vibradora. La subbase puede realizarse, por ejemplo, con piedra caliza triturada, pórfido triturado o escombros de hormigón rotos (granulometría: 0–32 mm o 0–40 mm). No recomendamos escombros de ladrillo, ya que se desintegran con el tiempo.

Paso 4: Capa de nivelación

Aplica una capa de grava fina, compacta y nivela. La profundidad de la capa de nivelación es de 5 cm para zonas con tránsito vehicular y 15 cm para zonas sin tráfico. Se puede utilizar grava de piedra caliza o pórfido (granulometría: 2–4 mm, 1–3 mm o 0–4 mm) o arena cribada.

Paso 5: Placas de grava ECCOgravel

Coloca las placas ECCOgravel con el geotextil superpuesto. Si es necesario, corta con una amoladora. Instala las placas en patrón de junta desplazada.

Paso 6: Grava decorativa

Coloca la grava. No se recomienda el paso de vehículos sobre las placas sin rellenar. Nivela con pala, cepillo, rastrillo y regla. No compactes la grava decorativa. Deja la grava entre 1 y 2 cm por encima de las placas (1 cm para grava fina, 2 cm para grava más gruesa). Por la compactación natural, la grava se asentará ligeramente. A largo plazo, debe haber la cantidad justa de grava para que la rejilla ECCOgravel quede invisible. Para aplicaciones con vehículos, recomendamos un calibre de 8–16 mm (los calibres más pequeños se adhieren a los neumáticos, mientras que los más grandes son menos estéticos). Para aplicaciones sin vehículos, recomendamos un calibre de 4–16 mm (los calibres más pequeños se desintegrarán con el tiempo).

Paso 7: Inspección y nivelación final

Inspecciona y nivela después del primer uso. Añade grava donde sea necesario. A partir de este momento, ya no deberían producirse hundimientos.

Propiedades de la estructura tipo panal

• Dimensiones de la placa (*): 160 x 120 cm
• Altura de la placa ():** 4 cm (ECCOgravel 40) o 3 cm (ECCOgravel 30)
• Diámetro del panal: 43 mm
• Densidad del HDPE: 0,95 g/cm³
• Material del panal: 100% HDPE – polietileno de alta densidad
• 100% reciclable: sí (negro, blanco y gris)
• Material reciclado: negro y gris: 100%, blanco: no
• Resistencia a la rotura sin relleno: ISO 844 – 90 t/m²
• Resistencia a la rotura con relleno: ISO 844 – hasta 400 t/m²

Propiedades del geotextil

• Material: poliéster no tejido
• Color: blanco
• Peso: 50 g/m²
• Adhesión: adherencia a la estructura tipo panal
• Solape del geotextil: en dos lados de la placa
• Resistencia a la tracción: 65 N/5 cm (EN 29073/3)
• Resistencia al desgarro: 70 N (DIN 53363)

Propiedades mecánicas

• Flexibilidad: muy alta
• Estabilidad química: muy alta
• Estabilidad UV: en exposición prolongada: sí / para almacenamiento en interiores: n.a.
• Coeficiente de expansión térmica: n.a. (las fuerzas de expansión se absorben gracias a la flexibilidad de la placa)
• Comportamiento a bajas temperaturas: mantiene su flexibilidad

Propiedades prácticas

(*) tolerancia de aproximadamente 2%
(**) tolerancia de aproximadamente 1,5 mm
